Шлюз UVATRON UG5PRO
UVATRON UG5PRO — сетевой шлюз для интеграции AV‑оборудования и систем автоматизации по LAN с интерфейсами RS‑232/422/485, ИК, дискретными I/O и релейными выходами.
Программно-аппаратный комплекс для централизованного управления ProAV-системами, инженерной инфраструктурой и «Умным домом»
UVATRON UG5PRO представляет собой сетевой шлюз для интеграции AV‑оборудования и систем автоматизации по LAN с интерфейсами RS‑232/422/485, ИК, дискретными I/O и релейными выходами. Устройство позволяет вынести управление «в сеть»: подключать существующее оборудование к Ethernet и управлять им по UDP‑командам из центрального контроллера или сторонней системы управления. Встроенный WEB GUI упрощает настройку, а поддержка PoE сокращает количество кабелей и упрощает монтаж.
Ключевые возможности
- Преобразование команд из LAN в RS‑232/422/485, ИК‑сигналы, дискретные I/O и релейное управление
- Поддержка управления по UDP (работает как UDP‑сервер)
- Встроенный IR‑считыватель кодов для работы с ИК‑устройствами (телевизоры, проекторы, ресиверы и другие)
- WEB GUI для настройки интерфейсов, параметров портов и тестирования команд
- Питание по PoE или от отдельного блока 12 V, удобный монтаж в стойку/шкаф
- Возможность работы как с контроллерами UVATRON, так и с любыми сторонними системами управления
Типовые сценарии применения
- Подключение проекторов, дисплеев, матриц и аудио‑процессоров к IP‑сети без замены существующего оборудования
- Удалённое управление включением/выключением оборудования через реле и I/O
- Интеграция ИК‑управляемой техники (TV, медиа‑плееры, ресиверы) в общую систему ProAV
- Расширение портов управления центрального контроллера (UVATRON или сторонних систем управления)
- Организация распределённой системы управления в больших объектах (конференц‑центры, кампусы, гостиницы)

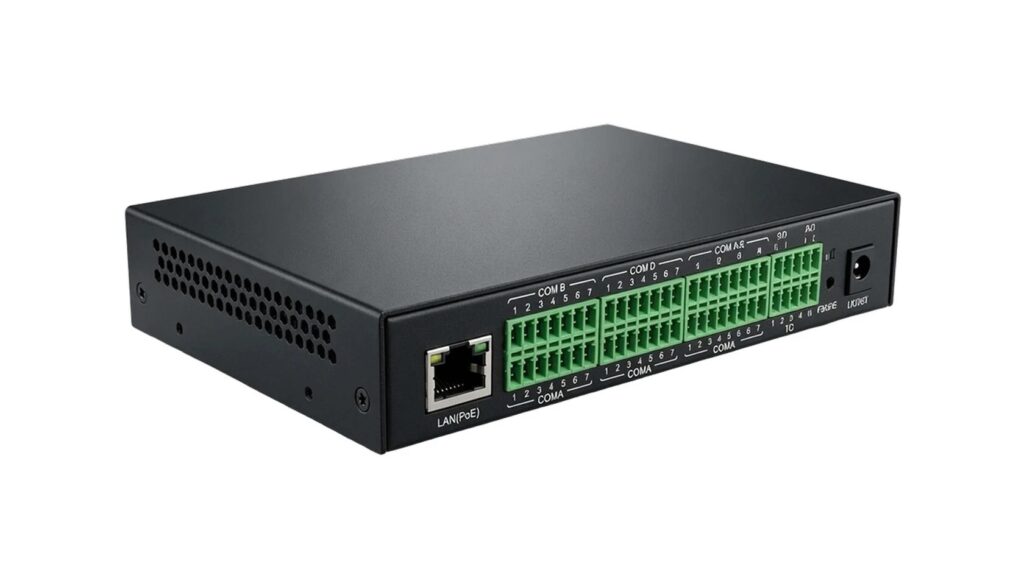

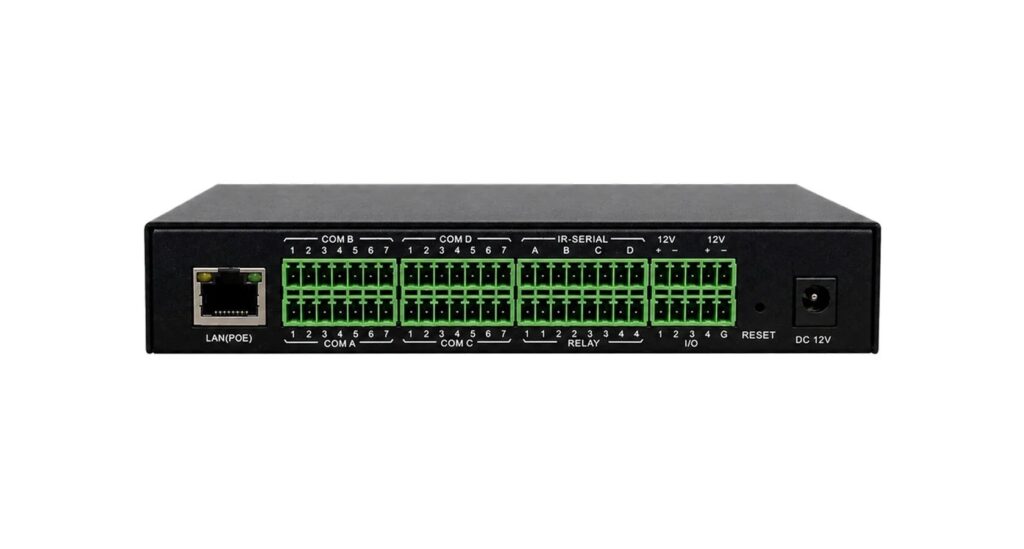

Порты и интерфейсы
- 1 x LAN (RJ‑45), поддержка PoE — подключение к сети, управление по UDP
- 4 x COM порта (7‑pin клеммные разъёмы phoenix) с поддержкой RS‑232/422/485 — подключение профессионального AV‑оборудования и контроллеров
- 4 x порта IR / однонаправленный RS‑232 — управление ИК‑устройствами или устройствами с последовательным интерфейсом без обратной связи
- 4 x релейных выхода — коммутация нагрузки (экраны, релейные модули света, питание устройств)
- 4 x I/O порта — дискретные входы/выходы для внешних датчиков и контактов
- 2 x 12 V 1 A DC выхода — питание внешних устройств
- 4 x программируемых кнопки — локальный вызов сценариев или тестовых команд
| Назначение | LAN → RS‑232/422/485/IR/Relay/IO шлюз, управление по UDP |
|---|---|
| LAN | 1 x RJ‑45, поддержка PoE |
| RS‑232/422/485 | 4 x 7‑pin клеммных порта phoenix (COM A/B/C/D) |
| IR / однонаправленный RS‑232 | 4 x 2‑pin клеммных порта IR или однонаправленных RS‑232 (IR-SERIAL A/B/C/D) |
| Релейные выходы | 4 x изолированных реле (нормально разомкнутые) 30 VDC/AC, 1 A (RELAY ½/¾) |
| I/O порты | 4 x порта цифровых входа/выхода I/O (I/O ½/¾/G) |
| Питание внешних устройств | 2 x порта 12 V 1 A DC выхода |

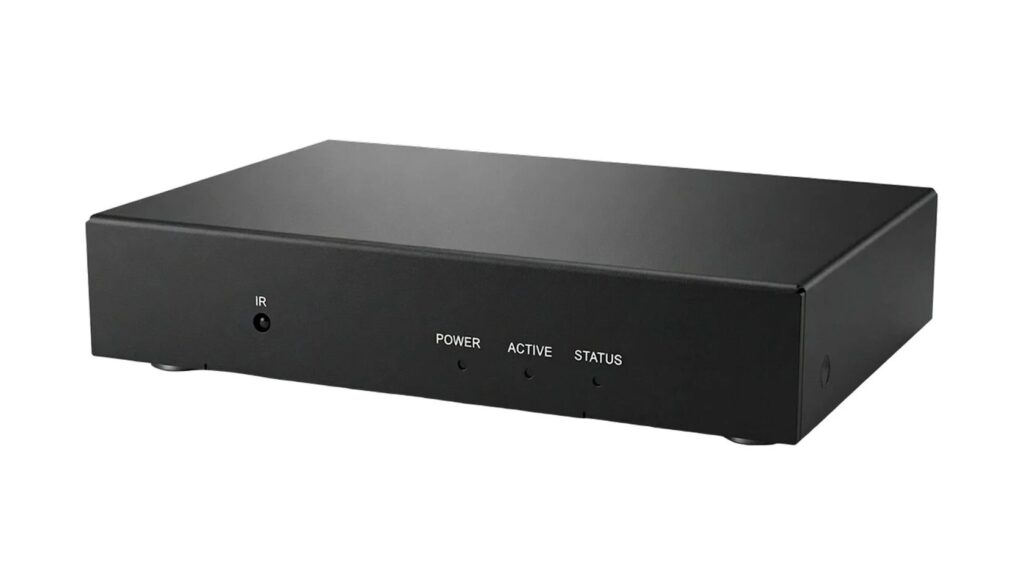

| IR‑приемник | Встроенный ИК-приемник кодов (IR) |
| Управление | UDP команды (порт по умолчанию 5000) |
| Конфигурирование | WEB GUI (настройка портов, команд, тестирование) |
| Совместимость | Работа с контроллерами UVATRON и сторонними системами управления |
