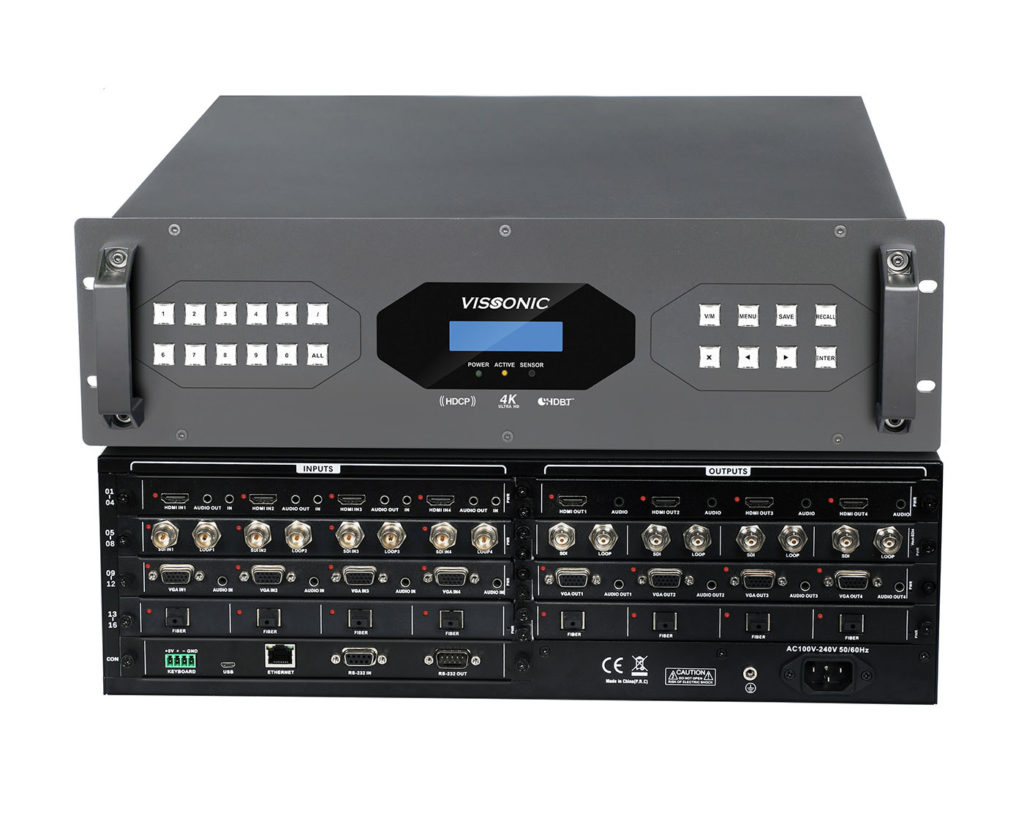

Модульный матричный коммутатор-контроллер видеостен VISSONIC серии X9
Модульный матричный коммутатор серии X9 размером 8х8, 16х16, 36х36, 72х72, 144х144, 288×288. Возможность построения видеостен разного формата, используя различные наборы плат. Бесшовная коммутация, масштабирование. Поддержка HDCP. Управление через TCP/IP, RS-232, веб-сервер или кнопками на панели.
Шасси модульного матричного коммутатора серии X9 объединяет шесть наборных корпусов с различной конфигурацией входных и выходных плат — DVI, HDMI, VGA и др., что даёт возможность удобного управления видеостенами разных размеров.
Коммутация любых видео и аудио сигналов
Модульные матричные коммутаторы серии X9 гибко осуществляют графическую обработку и обеспечивают бесшовное переключение видеосигнала, то есть без появления чёрного экрана в процессе переключения видеосигнала.
Матрица X9 предоставляет единое, универсальное решение для переключения и обработки различных видео-и управляющих сигналов, которые используются в мультимедийном конференц-зале, интеллектуальных центрах управления трафиком, командно-диспетчерских центрах и т.п.
Управление коммутаторами осуществляется через TCP/IP, RS-232, веб-сервер или кнопками на панели.
Примечания
- Если в вашем проекте планируется использование оптоволокна, то для передачи видеосигнала в разрешении FullHD и 2К, то требуются обычные платы VW-SF4I и приемопередатчики VIS-HD200. В этом случае используется один оптоволоконный кабель (мультимод или мономод). Если нужно передавать 4К, то также закладываем VW-SF4I, но приемопередатчики VIS-HD400. В этом случае для передачи используется два кабеля оптоволкна. То есть на плате видеоматрицы задействуется два входа/выхода для передачи одного канала.
- И платы, и приемо-передатчики уже оснащены модулями SFP. Тип разъемов – LC. При заказе обязательно сообщайте тип оптоволкона (одномод или мультимод)
- Видеоматрица по умолчанию не умеет передавать PoE. Если необходимо запитывать приемопередатчики HE7/HE10 от видеоматрицы, необходимо:
- для матриц 8х8 и 16х16 сообщать при заказе, что нужен дополнительный блок питания VIS-RPWR для приемо-передатчиков.
- для матриц 36х36 и выше, закладывать резервный блок питания VIS-RPWR, а при заказе сообщать, что этот блок питания нужен именно для PoE.
- мощности одного блока питания хватает для питания до 64 приемо-передатчиков. Максимально на одной матрице можно запитать 80 устройств.
Платы видеовходов
| VW-HM4I | 4-х канальная плата видеовходов HDMI, аудио вх. 3.5 Jack, вых. 3.5 Jack, бесшовная коммутация |
|---|---|
| VW-HM2I | 2-х канальная плата видеовходов HDMI, аудио вх. 3.5 Jack, вых. 3.5 Jack, бесшовная коммутация. Поддержка 4К |
| VW-DV4I | 4-х канальная плата видеовходов DVI, аудио вх. 3.5 Jack, бесшовная коммутация |
| VW-SDI4I | 4х канальная плата видеовходов SD/HD/3G-SDI, сквозной выход, бесшовная коммутация |
| VW-VA4I | 4-х канальная плата видеовходов VGA, аудио вх. 3.5 Jack, бесшовная коммутация |
| VW-SF4I | 4-х канальная плата оптических видеовходов |
| VW-HD4I | 4-х канальная плата видеовходов HВ BaseT, передача RS-232, RS-485, бесшовная коммутация |
| VW-IP2I | 4-х канальная плата IP входов. 2 порта RJ45. Возможность декодирования до 4 видеопотоков |
Платы видеовыходов
| VW-HM4O | 4-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, бесшовная коммутация |
|---|---|
| VW-HM2O | 2-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, бесшовная коммутация. Поддержка 4К |
| VW-DV4O | 4-х канальная плата видеовыходов DVI, аудио вых. 3.5 Jack, бесшовная коммутация |
| VW-SDI4O | 4х канальная плата видеовыходов SD/HD/3G-SDI, сквозной выход, бесшовная коммутация |
| VW-VA4O | 4-х канальная плата видеовыходов VGA, аудио вых. 3.5 Jack, бесшовная коммутация |
| VW-SF4O | 4-х канальная плата оптических видеовыходов |
| VW-HD4O | 4-х канальная плата видеовыходов HВ BaseT, передача RS-232, RS-485, бесшовная коммутация |
| VP-HM4O | 4-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, применяется для построения видеостен |
| VP-HM2O | 2-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, применяется для построения видеостен |
| VW-PVW | Preview карта |
Параметры шасси
| Размеры (Ш x Г x В) | |
|---|---|
| VW-VM0808 | 445x400x88 мм (2U) |
| VW-VM1616 | 445x400x132 мм (3U) |
| VW-VM3636 | 445x400x310 мм (7U) |
| VW-VM7272 | 445x400x532 мм (12) |
| Вес | |
| VW-VM0808 | 5 кг |
| VW-VM1616 | 7 кг |
| VW-VM3636 | 16 кг |
| VW-VM7272 | 29 кг |
| Количество входных\выходных модулей\каналов | |
| VW-VM0808 | 2/8 |
| VW-VM1616 | 4/16 |
| VW-VM3636 | 9/36 |
| VW-VM7272 | 18/72 |
| Потребляемая мощность (с платами внутри) | |
| VW-VM0808 / VW-VM1616 | 18 Вт |
| VW-VM3636 / VW-VM7272 | 30 Вт |
