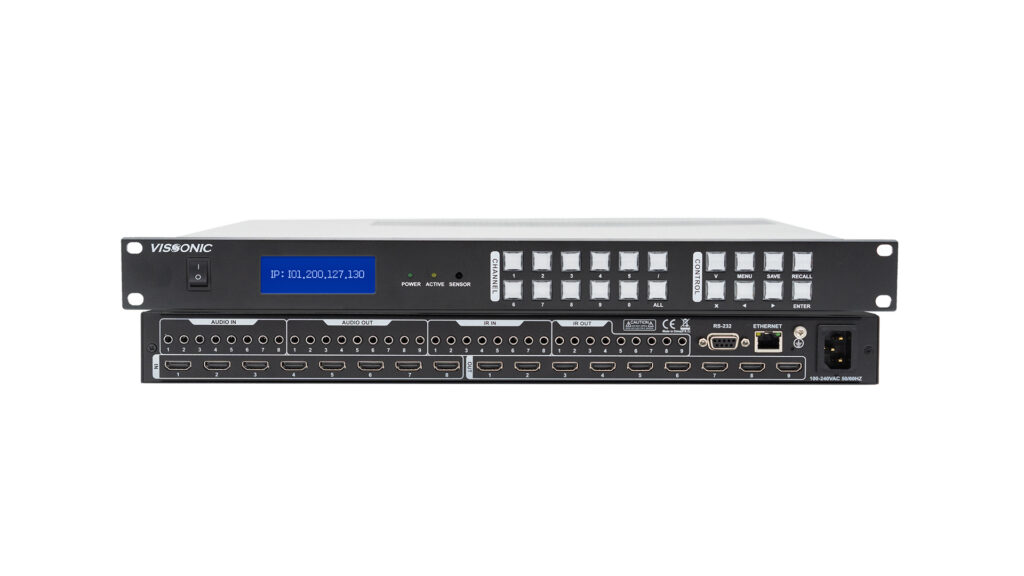

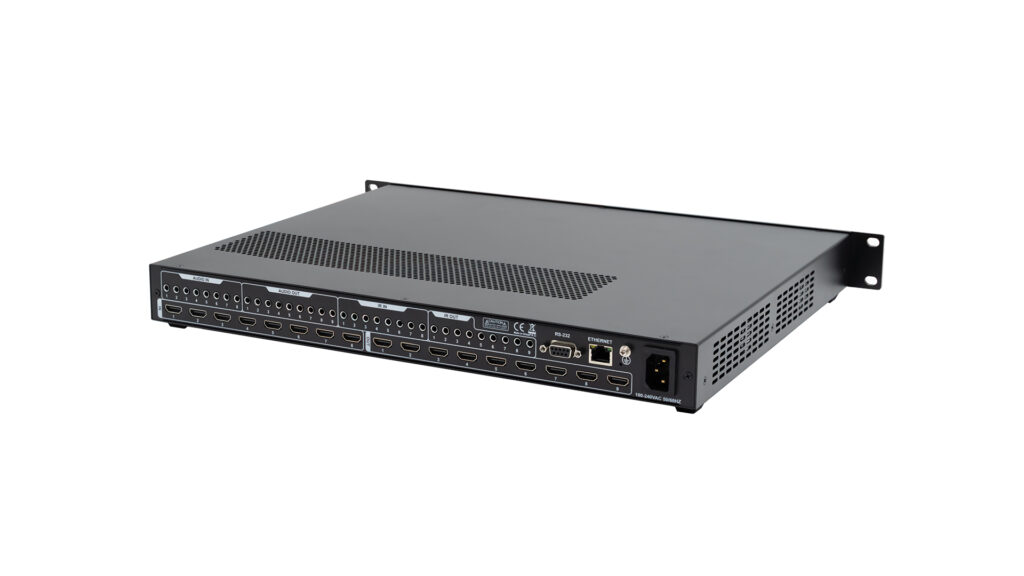

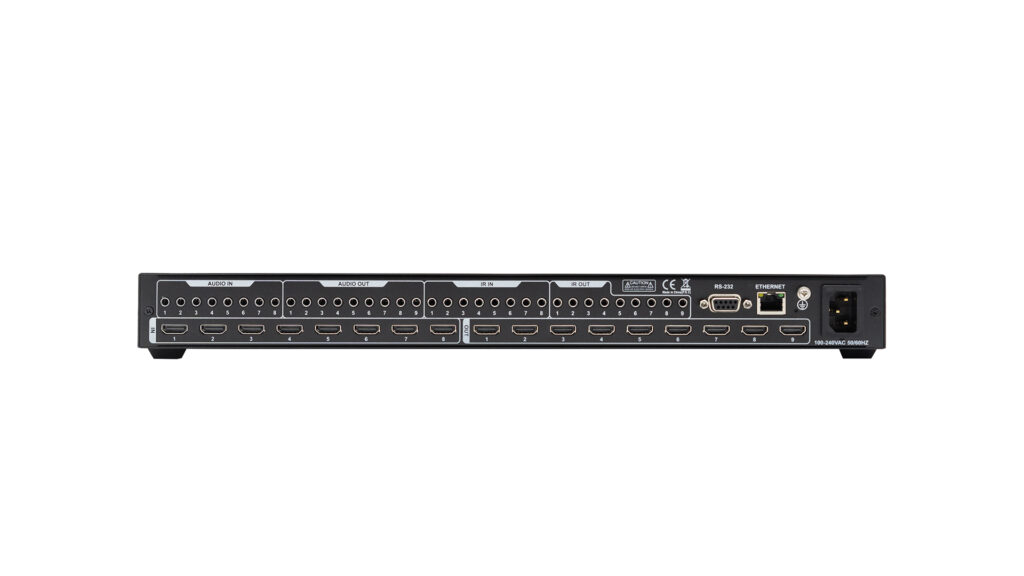

Матричный коммутатор VIS-UHD0809-VW

VIS-UHD0809-VW — это профессиональный бесшовный матричный коммутатор поддерживающий UHD разрешение и оборудованный процессором видеостены с входами/выходами HDMI размерностью 8×9. Он обеспечивает высокую скорость передачи данных и отлично поддерживает синхронное переключение сигналов HDMI, разрешение до 4K при 60 Гц (4:4:4). Возможность создавать креативные макеты видеостен с помощью интуитивно понятного веб-интерфейса. Аппаратная структура на основе FPGA. Можно использовать в конференц-залах, диспетчерских и т. д.

Особенности

• 8 входов и 9 выходов HDMI, бесшовное переключение в реальном времени
• 8 ИК и 8 аналоговых аудиовходов, 9 ИК и 9 аналоговых аудиовыходов
• Поддержка разрешения до 4K при 60 Гц, 4:4:4 на входах и выходах, обратная совместимость
• Масштабатор 4K преобразует входное разрешение в собственное разрешение монитора
• Обрезка входного изображения
• Отображение логотипа станции
• Выбор тестовых изображений на входе
• Выходной матричный или однослойный сплайсинг
• Выходные тестовые изображения с возможностью выбора
• Поддержка светодиодного сращивания
• Поддержка прокрутки текста
• Независимое переключение звука и ИК
• Графическое веб-управление
• Полностью цифровая технология бесшовного переключения
• Управление: через переднюю панель с ЖК-дисплеем, управление по RS232 или управление TCP/IP с портами RJ45

Функционал VISSONIC VIS-UHD0809-VW

• Матрица 8×9 HDMI — обработка сигнала 18 Гбит/с, на всем пути, от входа до выхода. Способна обрабатывать сигналы HDR и разрешения до 4K60 4:4:4 с общей пропускной способностью 18 Гбит/с.
• Видеостена — создание креативных макетов видеостен с помощью интуитивно понятного веб-интерфейса, несколько мониторов можно настроить для отображения видео как один большой экран.
• 4K Scaler — технология масштабирования 4K, которая преобразует различные входные разрешения в собственное разрешение монитора, обеспечивая зрителям наилучшее качество изображения и видео.
• Бесшовное переключение — чистая аппаратная структура на базе FPGA обеспечивает высокую пиковую скорость передачи данных до 4K при 60 Гц и идеально поддерживает синхронное переключение сигналов HDMI.
• Управление громкостью входа — обеспечивает управление громкостью аудиовходов, поэтому при изменении громкости изменяются все выходы с этих входов.
• Коррекция формата интерфейса HDMI — автоматическое переформатирование сигналов источника HDMI для вывода на подключенный дисплей DVI.
• Автоматическая эквализация входного кабеля — активно корректирует входящие сигналы HDMI, компенсируя потерю сигнала при использовании длинных кабелей, кабелей низкого качества или устройств-источников с плохим выходом сигнала HDMI. Сигналы 4K/60 выравниваются на расстоянии до 10,7 м при использовании кабелей HDMI 2.0 Pro.
• Автоматический реклокинг выхода — перестраивает и восстанавливает синхронизацию сигналов HDMI на каждом выходе, обеспечивая передачу по длинным кабелям HDMI. Обеспечивает питание +5 В постоянного тока, 250 мА на выходах HDMI для внешних периферийных устройств.
• Управление отключением звука на выходе. Обеспечивает возможность отключения звука на одном или всех выходах в любое время. Это позволяет, например, предварительно просматривать контент на локальном мониторе, до его появления на главном экране презентации
• Мониторинг и управление через Ethernet — возможность активного мониторинга, управления или контроля через локальную сеть, глобальную сеть или Интернет с помощью стандартных протоколов TCP/IP.
• Логотип станции — добавление логотипа станции для каждого входного сигнала, что позволяет легко различать различные входы.
• Субтитры сращивания — возможность добавления прокручивающихся субтитров или приветственных слоганов на стену сращивания.
• Входное тестовое изображение — вход может автоматически генерировать тестовые изображения для инженерной отладки и тестирования.
• Выходное тестовое изображение — вывод тестовых изображений для проверки правильности подключения выходных портов и устройств отображения.
• Синхронизация сращивания — поддержка кадровой синхронизации для обеспечения идеальной синхронизации различных выходных устройств
• Эмбедирование и де-эмбедирование аудиосигналов — Аналоговый звук может встраиваться в сигналы HDMI или удаляться из сигналов HDMI.
• Управление EDID — EDID монитора может быть скопирован на входной порт или мы можем обновить имеющийся EDID файл на входном порту.
• Пресеты — в матрице можно сохранить 8 готовых пресетов, которые можно вызвать с кнопок на панели или по RS232.
• Блокировка панели — можно установить панель в режим «блокировки» для предотвращения случайного переключения.
• ИК-матрица — независимое переключение ИК-сигналов
• Аудио матрица — независимое переключение звука
• Веб интерфейс — простое и интуитивное управление всеми параметрами.
• Передняя панель — управление всеми маршрутами видео, сохранение и вызов предварительных настроек, управление IP, проверка или настройка параметров сети.
