Матричные коммутаторы Extron XTP

Модульные матричные коммутаторы Extron XTP обеспечивают интегрированное решение для распределения сигналов между несколькими локальными и удалёнными источниками и устройствами отображения. Широкий выбор входных и выходных плат с возможностью локального подключения, оптоволоконного соединения 4K или соединения по витой паре 4K позволяет использовать различные типы и форматы сигналов в самых разных проектах.

Цена: по запросу


Серия модульных матричных коммутаторов Extron XTP включает в себя три наборных модели XTP II CrossPoint 1600, 3200 и 6400, которые могут расширяться от 4×4 до 16×16, 32×32 или 64×64 плат в зависимости от размера выбранного шасси. Они оснащены цифровой системной шиной 50 Гбит/с, чья производительность превышает необходимую полосу пропускания для сигналов HDMI 2.1 и DisplayPort 1.4 и позволяет создать полнофункциональную, комплексную систему 4K.






XTP II CrossPoint 1600

Модульные цифровые матричные коммутаторы с доступной конфигурацией входов/выходов от 4×4 до 16×16 — гибкость настройки системы позволяет подстраиваться под различные проекты инсталляций — как небольших, так и крупных, а также обеспечивает резерв для дальнейшего расширения в будущем. Технология SpeedSwitch. Представляет из себя восьмислотовое шасси, монтажной высотой 5U.




XTP II CrossPoint 3200

Модульные цифровые матричные коммутаторы размерностью от 4×4 до 32×32 с технологией SpeedSwitch. Доступны конфигурации входов/выходов от 4×4 до 32×32. XTP II CrossPoint 3200, также предлагает расширенные возможности маршрутизации и управления аудиосигналом. Некоторые из этих функций включают интегрирование аналогового стереозвука наряду с цифровым HDMI-аудио, эмбедирование и деэмбедирование аудиосигналов из HDMI, а также независимую коммутацию аудио.




XTP II CrossPoint 6400

Модульные цифровые матричные коммутаторы размерностью от 4×4 до 64×64 с технологией SpeedSwitch и широким выбором матричных плат на вход/выход с возможностью локального или оптоволоконного соединения, а также соединения по витой паре — платы на вход/выход предоставляют возможность интеграции различных типов и форматов сигнала для индивидуальной настройки системы, соответствующей различным сферам применения.






Технические характеристики

  • Доступны конфигурации входов/выходов от 4×4 до 64×64 — гибкость настройки системы позволяет подстраиваться под различные проекты инсталляций — как небольших, так и крупных, а также обеспечивает резерв для дальнейшего расширения в будущем.
  • Цифровая системная шина 50 Гбит/с поддерживает перспективный формат 8K — обеспечивает полосу пропускания, которая более чем достаточна для коммутации видео самого высокого разрешения, включая 4K/60 с сэмплированием 4:4:4 и 16-ю битами на цвет. Гарантирует коммутацию и распределение видеосигналов без ухудшения качества, обеспечивая производительность, необходимую для поддержки целостности самых требовательных к качеству видеосигналов 4K.

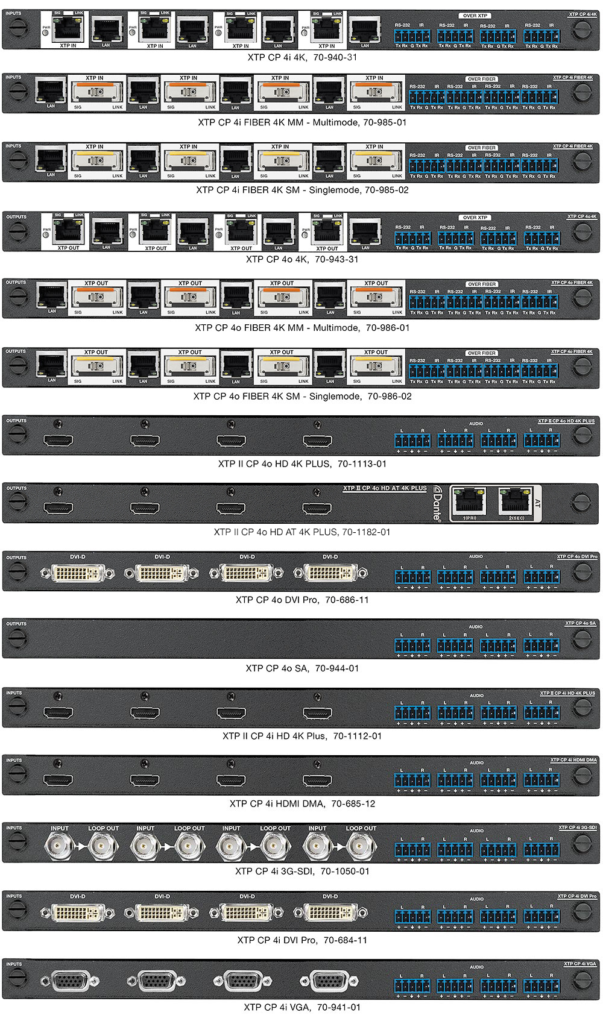

  • Широкий выбор матричных плат на вход/выход с возможностью локального или оптоволоконного соединения, а также соединения по витой паре — платы на вход/выход предоставляют возможность интеграции различных типов и форматов сигнала для индивидуальной настройки системы, соответствующей различным сферам применения.
  • Вставка RS-232 из порта управления Ethernet — управление системного уровня всеми удалёнными устройствами через Ethernet-порт матричного коммутатора обеспечивает комплексное управление конечными точками и подключёнными устройствами без необходимости в дополнительном кабеле.
  • Удалённое питание передатчиков и приёмников XTP на витой паре — для упрощения инсталляции матричный коммутатор XTP CrossPoint может обеспечить подачу питания удалённым передатчикам и приёмникам XTP по тому же кабелю CATx, который используется для передачи AV-сигналов. Это уменьшает необходимость в отдельном подключении питания к устройствам XTP в удалённых точках. Матричный коммутатор может передавать питание 128 передатчикам и приёмникам.
  • Независимая коммутация аудио — предлагает возможность отделения эмбедированного аудиосигнала от соответствующего ему видеосигнала в матричном коммутаторе, позволяя переключать двухканальное аудио формата PCM и видеосигналы от одного источника к различным устройствам отображения.
  • Модульный дизайн для расширения в условиях реальной работы с возможностью «горячей» замены — обеспечивает существенную гибкость, лёгкую расширяемость и доступность за счёт возможности выбора необходимой для системы конфигурации. Дополнительные платы входов и выходов могут быть добавлены в любое время при необходимости оперативного и простого обновления или расширения системы. Платы входов/выходов и блоки питания с возможностью «горячей» замены позволяют пользователю обновить матричный коммутатор без необходимости в его отключении. Это особенно удобно на критически важных объектах, где требуется беспрерывная работа системы.
  • Поддерживают следующие спецификации HDMI 2.0b: скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь/
  • Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
  • Совместимость с HDCP 2.3 — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
  • Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам имитировать совместимость с HDCP или её отсутствие при подключении источника, который автоматически зашифровывает контент при обнаружении HDCP-совместимого оборудования. Контент, защищённый от незаконного копирования, отображаться не будет.
  • Технология SpeedSwitch® обеспечивает безукоризненную коммутацию HDCP-зашифрованного материала.
  • SD Pro Processing обеспечивает деинтерлейсинг видео стандартного разрешения — функция SD Pro processing выполняет деинтерлейсинг видеосигналов 480i и 576i для совместимости с дисплеями HDMI и DVI без дополнительного скалирования.
  • Комплексное управление EDID — программное приложение для конфигурирования системы XTP предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
  • EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
  • Key Minder® постоянно проверяет совместимость с HDCP для быстрой и беспрерывной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV-системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
  • Автоматическое управление глубиной цвета — матричный коммутатор автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.
  • Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
  • Совместима со всеми платами на вход/выход XTP — XTP System представляет собой гибкую и надёжную систему коммутации и распределения сигналов, которая обеспечивает полностью интегрированное решение для различных цифровых и аналоговых форматов.
  • Вставка Ethernet — централизованная коммуникационная сеть Ethernet 10/100 может быть установлена через сквозной порт Ethernet, сокращая количество отдельных сетевых розеток, предусмотренных требованиями системы. Ethernet предлагает высокоскоростной канал передачи данных для быстрого и простого доступа к Интернету или другим сетевым ресурсам.
  • Полноцифровая маршрутизация сигнала — аналоговые сигналы оцифровываются, что обеспечивает передачу безупречного цифрового видеосигнала высокого качества на целевой дисплей.
  • Выходные платы HDMI и DVI обеспечивают питание +5 В постоянного тока, 250 мА на каждом выходе для внешних периферийных устройств — питание, поступающее через цифровой выход платы, устраняет необходимость в отдельном блоке питания для подключённого периферийного устройства.
  • Автоматическая эквализация в кабеле на каждом цифровом входе — активно улучшает качество входящих сигналов для компенсации потерь при использовании длинных, некачественных кабелей или источников со слабым выходным сигналом HDMI.
  • Автоматическое перетактирование на выходе — восстанавливает форму и тайминги цифровых видеосигналов на каждом выходе, устраняя высокочастотное «дрожание» сигнала для обеспечения надёжной передачи на длинные дистанции.
  • Аутентификация HDCP и подтверждение наличия сигнала по RS‑232 или Ethernet — обеспечивает проверку статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS-232/RS-422 или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
  • Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
  • Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления и затухания для каждого аналогового аудиовхода, устраняя слышимые различия в громкости звука при переключении между источниками.
  • Блокировка сигнала на выходе — предоставляет возможность заблокировать один или все выходы в любое время. В дополнение к блокировке (muting) аудио, видео или обоих типов сигналов устройство можно также настроить на блокировку видео и сигналов синхронизации, в результате чего проекторы или плоскопанельные дисплеи будут автоматически переходить в режим «Standby» для сбережения энергии и увеличения срока службы ламп или панели.
  • Регулятор громкости аудио на выходе — аудиовыход может быть динамически настроен для каждого канала с помощью передней панели или последовательного порта управления, что устраняет необходимость в применении предусилителей аудио во многих проектах систем.
  • Мониторинг и управление по сети — созданная для выполнения требований профессиональных AV-инсталляций, функция Ethernet-управления обеспечивает эффективный мониторинг и управление системой по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP. Ethernet-управление предоставляет возможность удалённого выбора соединений входов и выходов, регулировки и управления входными и выходными уровнями аудиосигнала, а также улучшенной диагностики системы.
  • Встроенная тест-таблица цветных полос с аудио или без для установки и калибровки.
  • Главный блок питания с возможностью «горячей» замены и резервный блок питания — в комплект XTP II CrossPoint входит резервный блок питания для бесперебойной работы на критически важных объектах, где надёжность подачи питания имеет решающее значение.
  • Трёхцветные кнопки с подсветкой — кнопки могут быть маркированы для удобства использования. Красная, зелёная или жёлтая подсветка кнопок, в зависимости от используемой функции, особенно удобна в помещении со слабым освещением.
  • Контроллер быстрого переключения QuickSwitch на передней панели — QS-FPC™ — панель оснащена отдельными кнопками для каждого входа и выхода, что обеспечивает простую и интуитивную эксплуатацию.
  • Глобальные предустановки — часто используемые конфигурации входов/выходов могут быть сохранены и восстановлены при управлении с передней панели посредством последовательного интерфейса или Ethernet. Эта функция позволяет сократить время в будущем при выборе сохранённых в памяти конфигураций входов/выходов.
  • Режим отображения коммутации входов/выходов — предоставляет пользователям удобный обзор активных подключений входов и выходов.
    Конфигурационный порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели матричного коммутатора.
  • Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для возможности управления коммутатором с передней панели.
  • Опциональные устройства дистанционного управления — для гибкости в управлении матричным коммутатором из удалённой точки в качестве альтернативного решения предлагаются дистанционные панели управления MKP 2000 и MKP 3000 X-Y.
  • Сертификация JITC — Сертификация JITC успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
  • Монтаж в стойку 5, 10 или 20U, металлический корпус в полную ширину стойки.
  • Встроенный блок питания Extron Everlast™ — универсальный блок питания международного стандарта 200 – 240 В переменного тока, 50/60 Гц, обеспечивает проверенную надёжность и низкое потребление тока, что помогает снизить затраты при эксплуатации.
