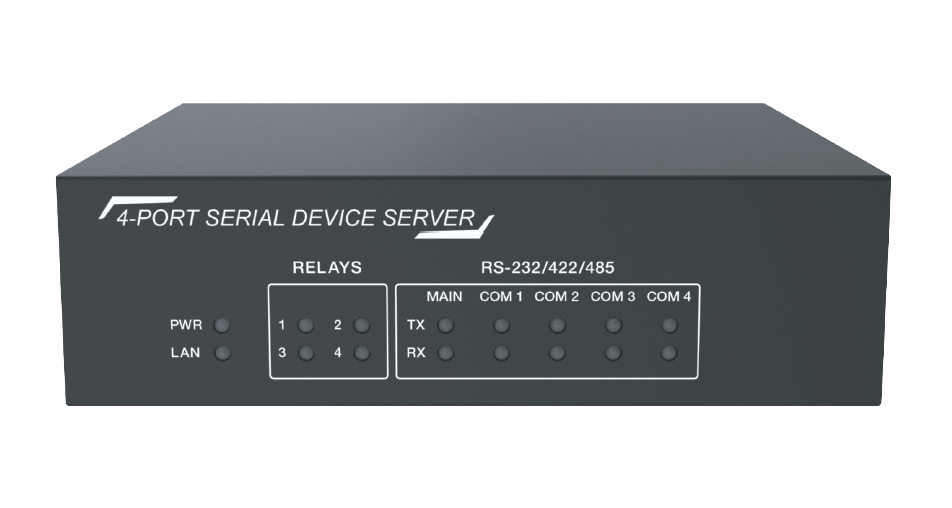

Расширитель портов AVC-Exp4
4xRS-232/422/485, 4 IR, 8 реле, 4 сухих контакта, USB-A, USB-B, LAN
Сенсорные панели обеспечивают комфортное управление всеми устройствами зала. Переключение экранов, регулировка акустики, управление освещением и многое другое делается парой тапов по сенсорному экрану. Простой, интуитивно понятный интерфейс не потребует специальных знаний от оператора зала или сотрудника ответственного за оборудование.
Особенности:
- Расширенные последовательные порты поддерживают любую скорость передачи (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200) для связи с устройствами.
- Расширенные последовательные порты поддерживают биты данных (7, 8 бит), биты четности (нечетные, четные, нет), настройки стоповых битов (1, 2 бита).
- Большое буферное пространство для передачи и приема данных зарезервировано для каждого последовательного порта; очередь данных поддерживается.
- Каждый кадр данных может поддерживать до 512 байт.
- Поддержка передачи данных из расширенного последовательного порта в сеть TCP/IP или UDP.
- Может использоваться как преобразователь протоколов для последовательной связи и сетевой связи; Предусмотрено 2 режима связи по сети:
- а. TCP действует как сервер, а расширитель прослушивает запросы TCP-соединения на указанном TCP-порту;
- б. UDP действует как сервер, а расширитель прослушивает запросы на соединение UDP на указанном порту UDP.
- Предоставьте один интерфейс связи 100M Ethernet, один интерфейс RS-232 и один интерфейс RS-485, которые можно подключить к компьютеру или центральной системе управления, совместимые со всеми сторонними системами центрального управления, такими как AMX, CRESTRON, RTI и т. д.
- Основные последовательные порты связи поддерживают изменение скорости передачи данных для адаптации к любой скорости передачи данных (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200)
- Поддержка 4 низковольтных релейных портов, нормально разомкнутые контакты; каждая группа независима и изолирована, максимальная нагрузка 1 A / 24 В постоянного/переменного тока.
- Встроенный веб-сервер, позволяющий настраивать параметры устройства напрямую через браузер различных компьютеров, планшетов и мобильных устройств.
Порты
| RS-232 | Поддержка полнодуплексного режима связи, настраиваемое аппаратное управление потоком. |
|---|---|
| RS-485 | Поддержка полудуплексного режима связи. |
| RS-422 | Поддержка полнодуплексного режима связи. |
| Поддержка скорости передачи | 2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600 и 115200 бит/с. |
| LAN | LAN Интерфейс Ethernet 10/100 Мбит/с. |
| Реле | До 1 А / 24 В постоянного/переменного тока нагрузки. |
Подключения
| Входы | 1 x LAN [RJ45, 8-контактный разъем]. |
|---|---|
| 1 × COM [7-контактный разъем Phoenix]. | |
| 1 х вход постоянного тока [2-контактный разъем Phoenix]. | |
| Выходы | 1 × COM [7-контактный разъем Phoenix]. |
| 2 × COM [9-контактный разъем Phoenix]. | |
| 2 × COM [5-контактный разъем Phoenix]. | |
| 1 × Реле [8-контактный разъем Phoenix]. |
Питание
| Вход | 100 - 240 В 50/60 Гц переменного тока. |
|---|---|
| Выход | 24 В/1 А постоянного тока. |
| Потребляемая мощность | <2 Вт. |
| Рабочая температура | 0 ~ 40°C. |
| Температура при хранении | -20 ~ 60°C. |
| Относительная влажность | 20~90% (без конденсации). |
