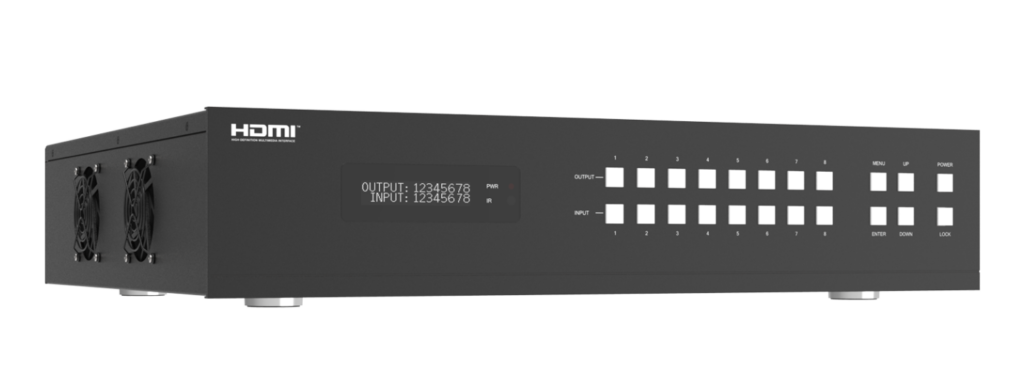

Матрица даёт возможность подключать 4 или 8 источников HDMI к 8 или 16 дисплеям. Две версии, на 8 или 16 выходов HDMI, причём каждый выход HDMI зеркалируется для обеспечения выхода CAT кабеля, который работает параллельно.
- Выход HDBaseT обеспечивает расстояние передачи видео до 150 метров, с использованием витой пары категории 5e/6/7
- Поддерживается разрешение видео до 4K при 60 Гц 4:4:4. Деэмбеддирование звука в аналоговый и коаксиальный звук
- Каждый выход HDMI поддерживает независимое уменьшение масштаба с 4K/2K до 1080P
Особенности:
- 8×8 HDMI 18 Гбит/с Матричный коммутатор 4K60 с HDBaseT
- Совместимость с HDMI 2.0b, HDCP 2.2 и HDCP 1.x
- Разрешение видео до 4K2K при 60 Гц (YUV 4:4:4) на всех портах HDMI и HDBaseT
- 8 входов HDMI, 8 входов HDMI и Зеркальные выходы HDBaseT
- Порты HDMI передают несжатое видео со скоростью 18 Гбит/с без потерь
- Поддержка передачи сжатого сигнала HDBaseT со скоростью 18 Гбит/с без потерь
- Поддержка 4K->1080P Down Scaler для каждого выходного порта
- Поддержка HDR, HDR10, HDR10+, Dolby Vision, HLG 492 фута / 150 м для 1080P или 394 фута / 120 м для 4K2K по одному кабелю Cat 5e/6/7
- Передача звука HDMI до 7.1-канального HD-аудио (LPCM, Dolby TrueHD и DTS-HD Master Audio)
- Поддержка ИК-матрицы
- Деэмбедирование звука поддерживается через аналоговые и коаксиальные порты
- Поддержка расширенного управления EDID и контроль CEC
- POC 24 В на всех портах HDBaseT

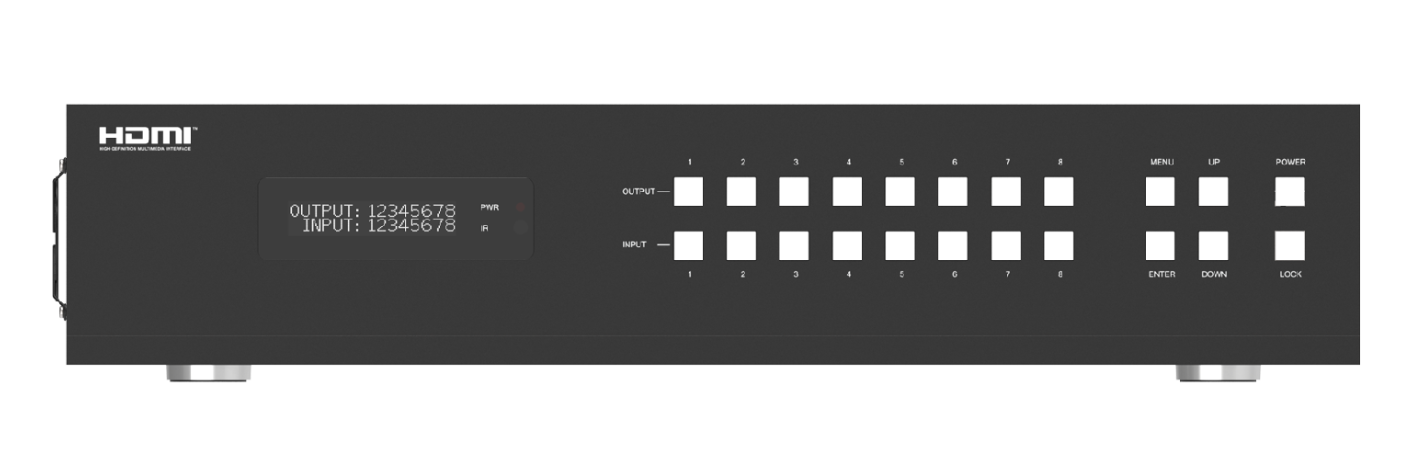

- Управление с помощью кнопок на передней панели, ИК-пульта, RS -232, LAN и веб-интерфейса

Совместимость с HDMI | HDMI 2.0 b |
---|---|
Совместимость с HDCP | HDCP 2.2 и HDCP 1. x |
Пропускная способность видео | 18 Гбит/с |
Разрешение видео | До 4 K 2 K @50/60 Гц (4:4:4) |
Цветовое пространство | RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0 |
Глубина цвета | 8 бит, 10 бит, 12 бит (1080 p при 60 Гц) 8-бит, (4 K 2 K @60 Hz YUV 4:4:4) 8-бит, 10-бит, 12-бит (4 K 2 K @60 Hz YCbCr 4:2:2/4:2:0) |
Глубина цвета | HDR HDR 10, HDR 10+, Dolby Vision , HLG |
Аудиоформаты | HDMI LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital , Dolby TrueHD , Dolby Digital Plus ( DD +), DTS - ES , DTS HD Master , DTS HD - HRA , DTS - X |
Коаксиальные аудиоформаты | PCM 2.0, Dolby Digital / Plus , DTS 2.0/5.1 |
Аналоговые сбалансированные аудиоформаты | PCM 2.0 CH |
SNR | > 90 дБ |
Защита от электростатического разряда | Модель человеческого тела: ±8 кВ (разряд через воздушный зазор), ±4 кВ (контактный разряд) |
Отношение | THD + N <0,1% ( V _ max ) 0,001%~0,01% ( V _ best ) |
Перекрёстные помехи | > 80 дБ |
Частотная характеристика | 20 Гц ~ 20 кГц ± 0,5 дБ |
Входы матрицы | 8 разъемов HDMI типа A [19-контактный разъем] |
Выходы | 8 разъемов HDMI типа A [19-контактный разъем] |
8 портов HDBaseT [ RJ 45] | |
8 коаксиальных аудиоразъемов [стерео мини-разъем 3,5 мм] | |
8 × сбалансированный аналоговый звук [5-контактный разъем Phoenix ] | |
Элементы управления | 9 x ИК-вход [стерео мини-разъем 3,5 мм] |
9 x ИК-выход [стерео мини-разъем 3,5 мм] | |
1 × TCP/IP [RJ45] | |
1 × RS-232 [D-Sub 9] | |
Вход приемника HDBaseT | 1 вход HDBT [ RJ 45, 8-контактный разъем] |
Выходы | 1 x HDMI тип A [19-контактный разъем] |
1 аудиовыход [стерео мини-разъем 3,5 мм] | |
Элементы управления | 1 х ИК-вход [стерео мини-разъем 3,5 мм] |
1 x ИК-выход [стерео мини-разъем 3,5 мм] | |
1 x RS -232 [3-контактный разъем Phoenix ] | |
1 x SERVICE [ Mini - USB , порт обновления] | |
Корпус | металлический |
Цвет | черный |
Размеры матрицы | 440 мм (Ш) × 374 мм (Г) × 88,5 мм (В) |
Размер приемника | 140 мм (Ш) x 65 мм (Ш) x 18 мм (Ш) |
Вес матрицы | 6,54 кг , приемник: 155 г |
Источник питания | 100–240 В переменного тока, 50/60 Гц |
Потребляемая мощность | 125 Вт (макс.) |
Рабочая температура | 0° C ~ 40° C |
Температура хранения | -20° C ~ 60° C |
Относительная влажность | 20~90% RH (без конденсации) |
Разрешение/расстояние | CAT 5 e /6/7: 4K60: 150 м |
Разрешение / длина кабеля | ( HDMI IN / OUT ) 4K60: 5 м |
4K30 | 10 м |
1080 P | 15 м |
